鼎力一拖三柜體開料生產線
01
鼎力一拖三柜體開料生產線（概覽）
公司的一拖三柜體生產線生產線，包括板材供料系統、板面加工系統、板材輸送系統、板材加工系統、成品下料系統。該生產線一臺貼標機可服務三臺加工中心開料，所有設備不間斷加工，最大化提高生產效率，且僅需一人操作。一天可加工約500-600張大板。
02
生產線配置及工作流程
一拖三柜體生產線工作流程
在中央控制系統控制下，將待加工板材由板材供料系統送入板面加工系統，在板面加工系統中依據待加工的板材數量及位置依次打標。
將貼標后的板材推出輸送系統
由中央控制系統控制其輸送方向。將待加工的板材送入相應的板材加工系統
完成對板材的加工，銑型、鉆孔或切割。
整機墻板一體式加工
推料裝置將成品板材輸送至下料臺，工人收料。
一拖三柜體開料生產線配置
| 序號 | 產品名稱 | 品牌 | 型號 | 數量 | 單位 | 備注 |
|---|---|---|---|---|---|---|
| 01 | 加工中心 | 鼎力 | 1325加工中心 | 3 | 臺 | 見鼎力加工中心配置參數 |
| 02 | 上料貼標機 | 鼎力 | 1325貼標機 | 1 | 臺 | 見鼎力加工中心配置參數 |
| 03 | 輸送臺 | 鼎力 | FC | 4 | 臺 | |
| 04 | 定位和傳感器自動控制系統 | 臺灣新代 | FC | 1 | 套 | 主機一套，電源兩套，輸入16塊， 輸出16塊，信號線16根每 根五米長 帶電腦（固態硬盤） 機柜空調、鍵盤、顯示器 |
| 05 | 優化排版軟件 | 鼎力 | 1 | 套 | ||
| 06 | 上板機 | 鼎力 | 1 | 臺 |

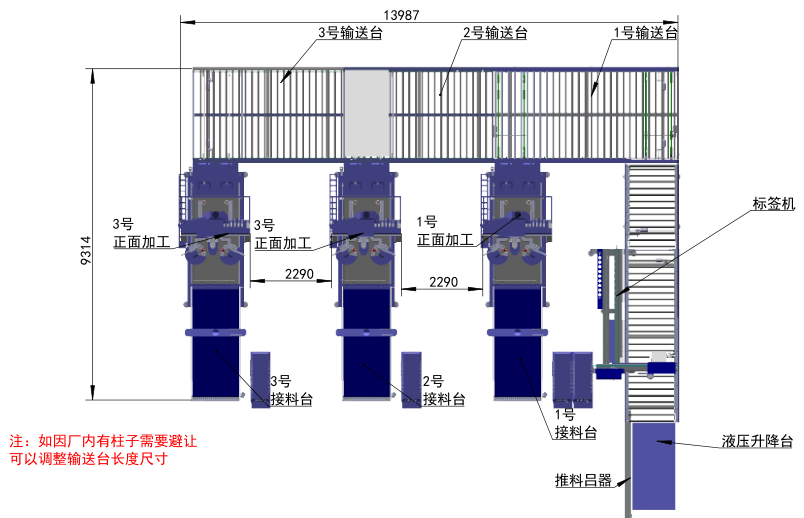

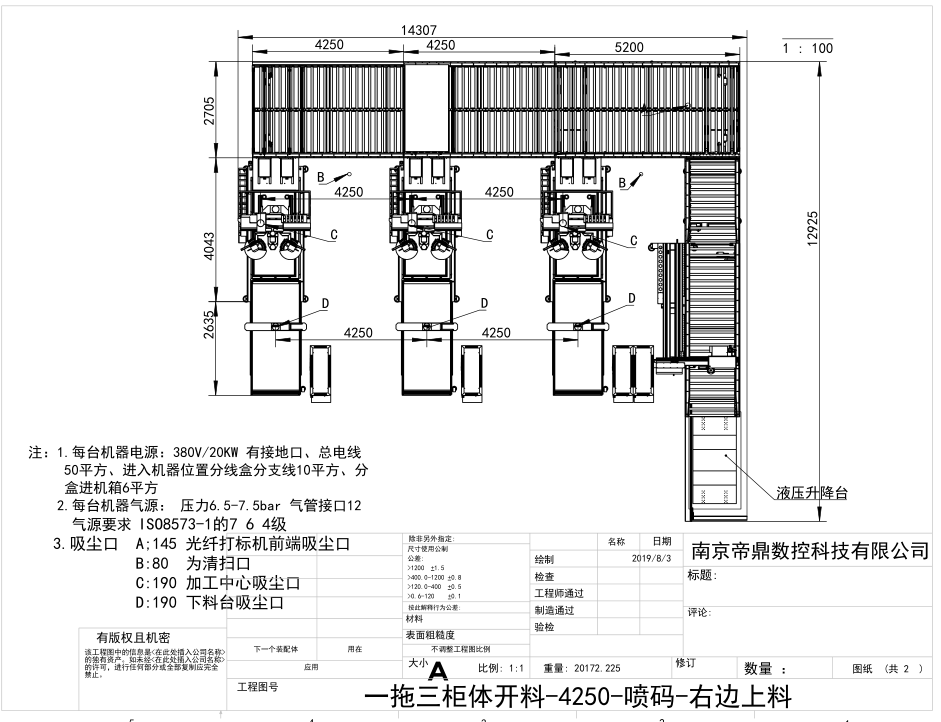

1.產線占地尺寸布置圖
03
部分設備詳解
